当前位置: 首页 > 产品中心 > 滚珠丝杆

高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制

发布时间:2021-07-28 11:00:36点击: 本文关键词:

            去淘宝购买>>>

详细介绍

一、产品名称:C7轧制滚珠丝杆

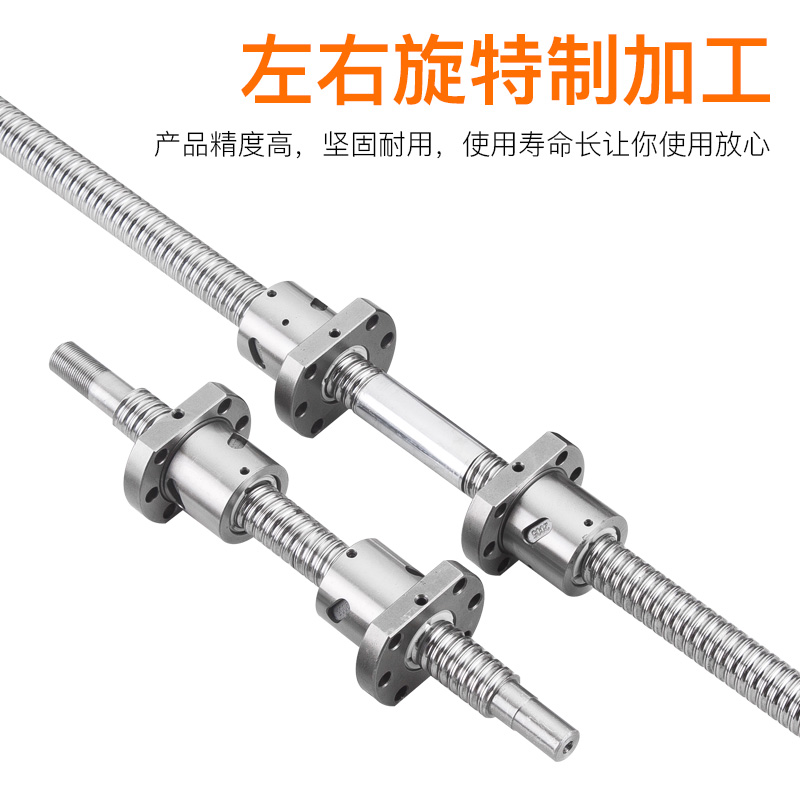

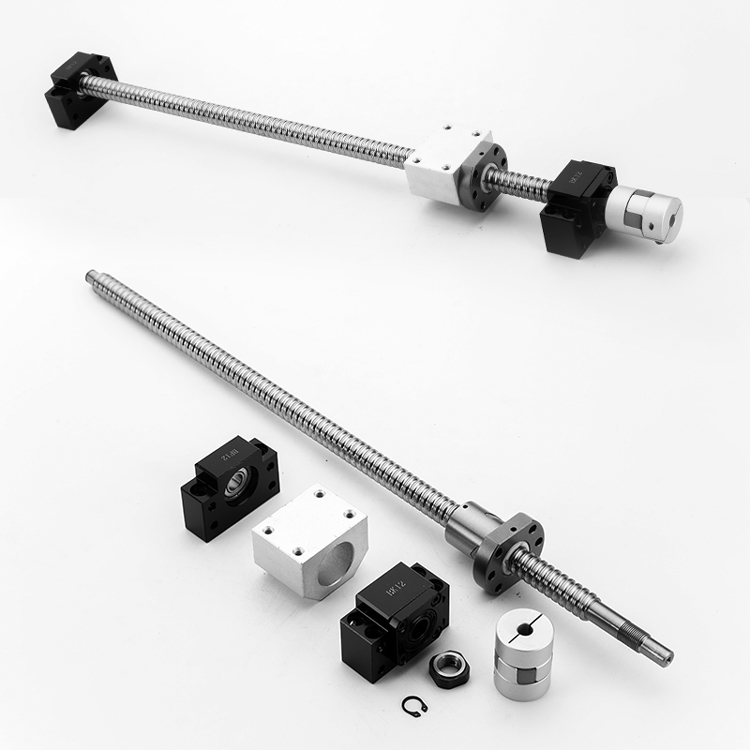

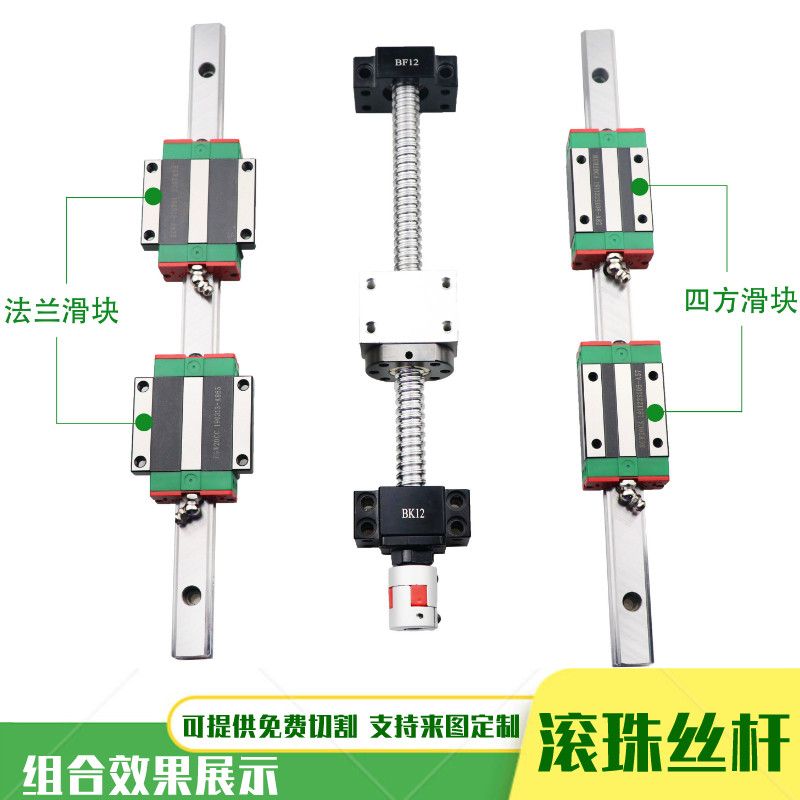

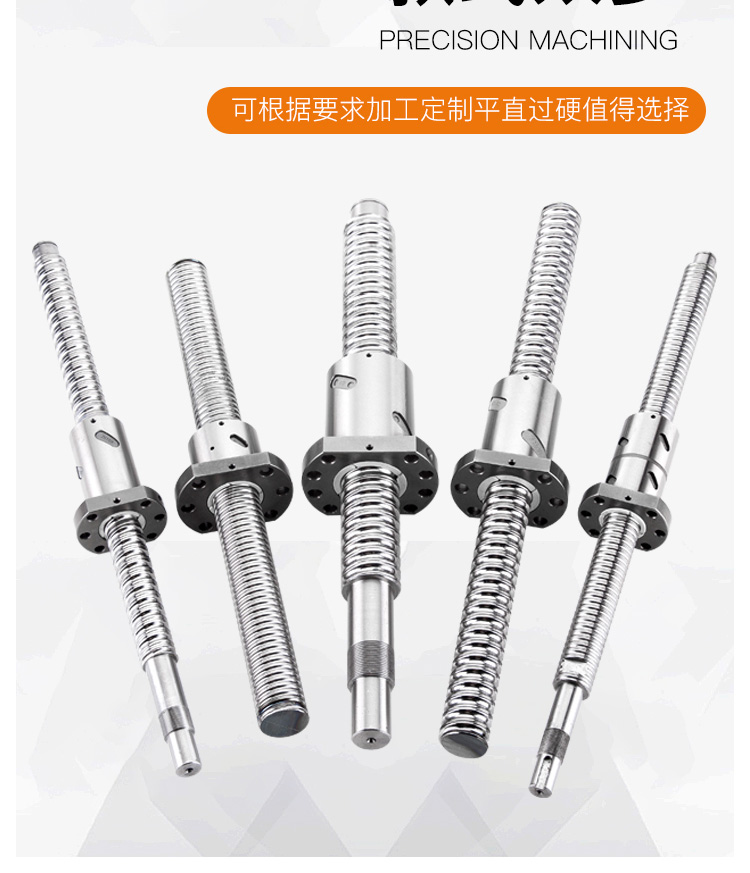

高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图1)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图2)

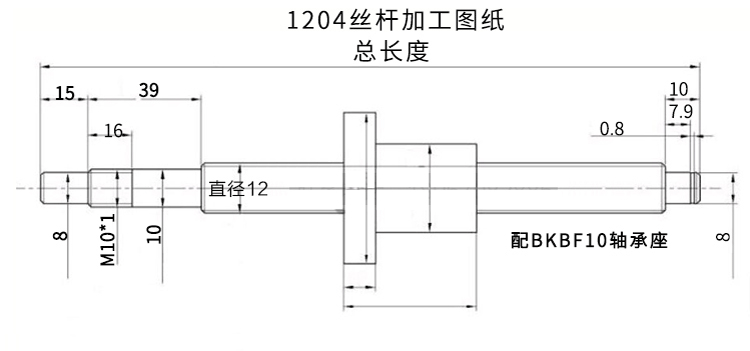

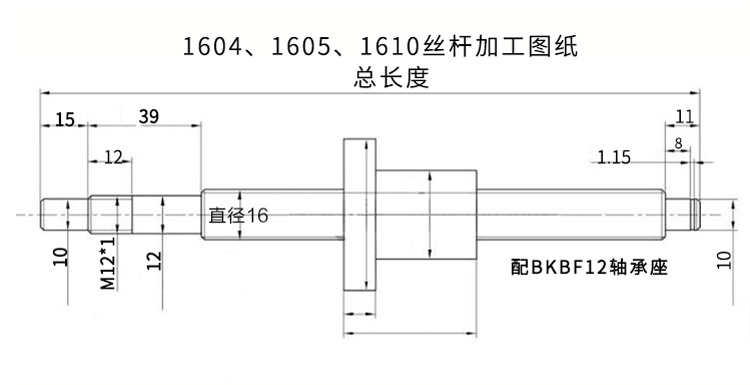

        丝杆两端按支撑座标准加工参考图

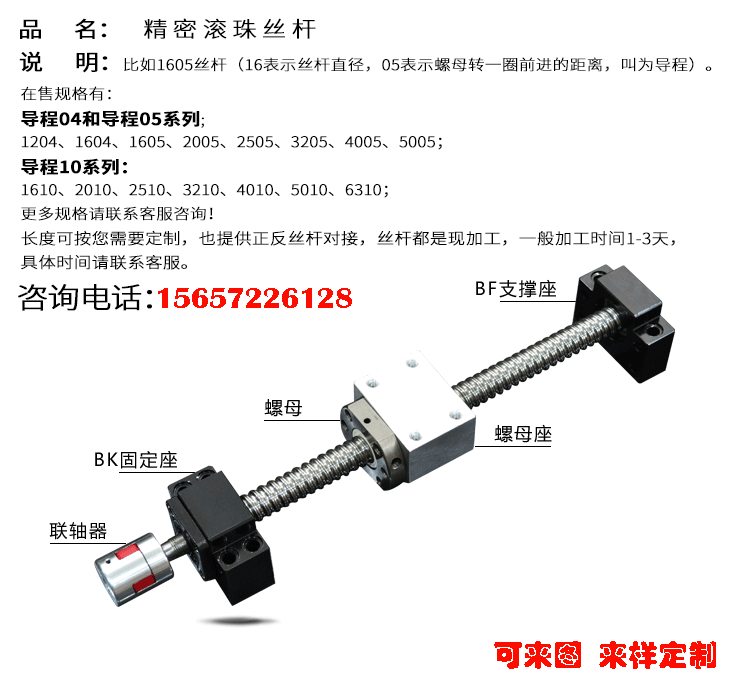

高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图3)

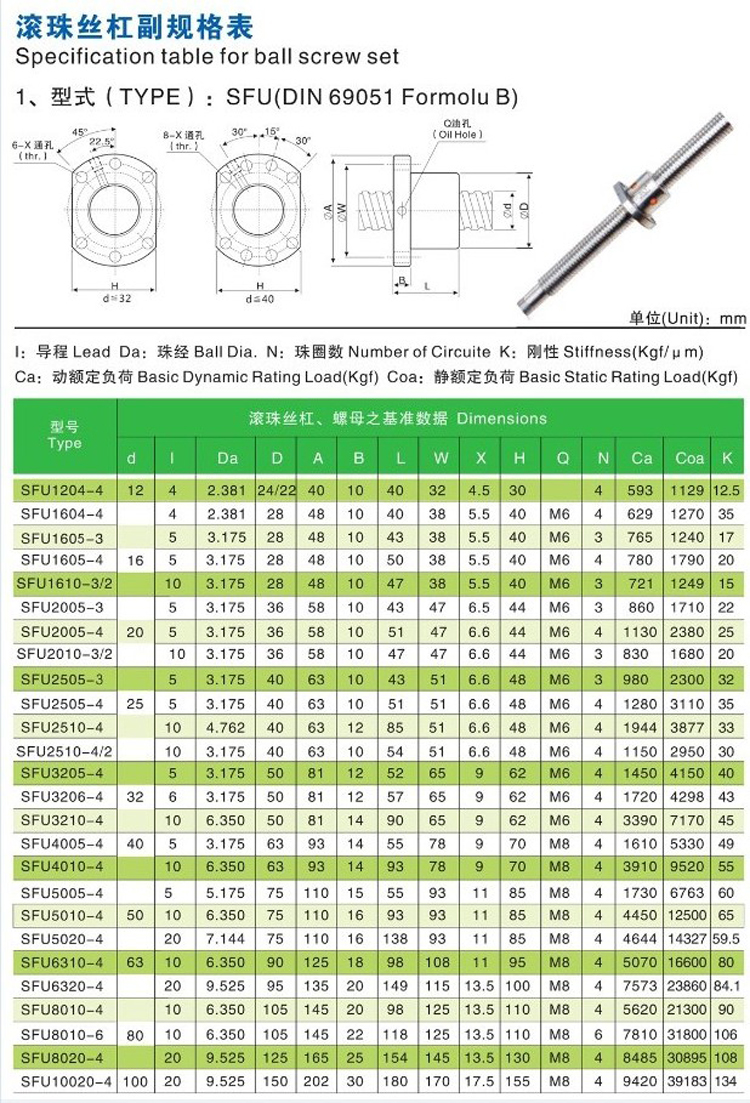

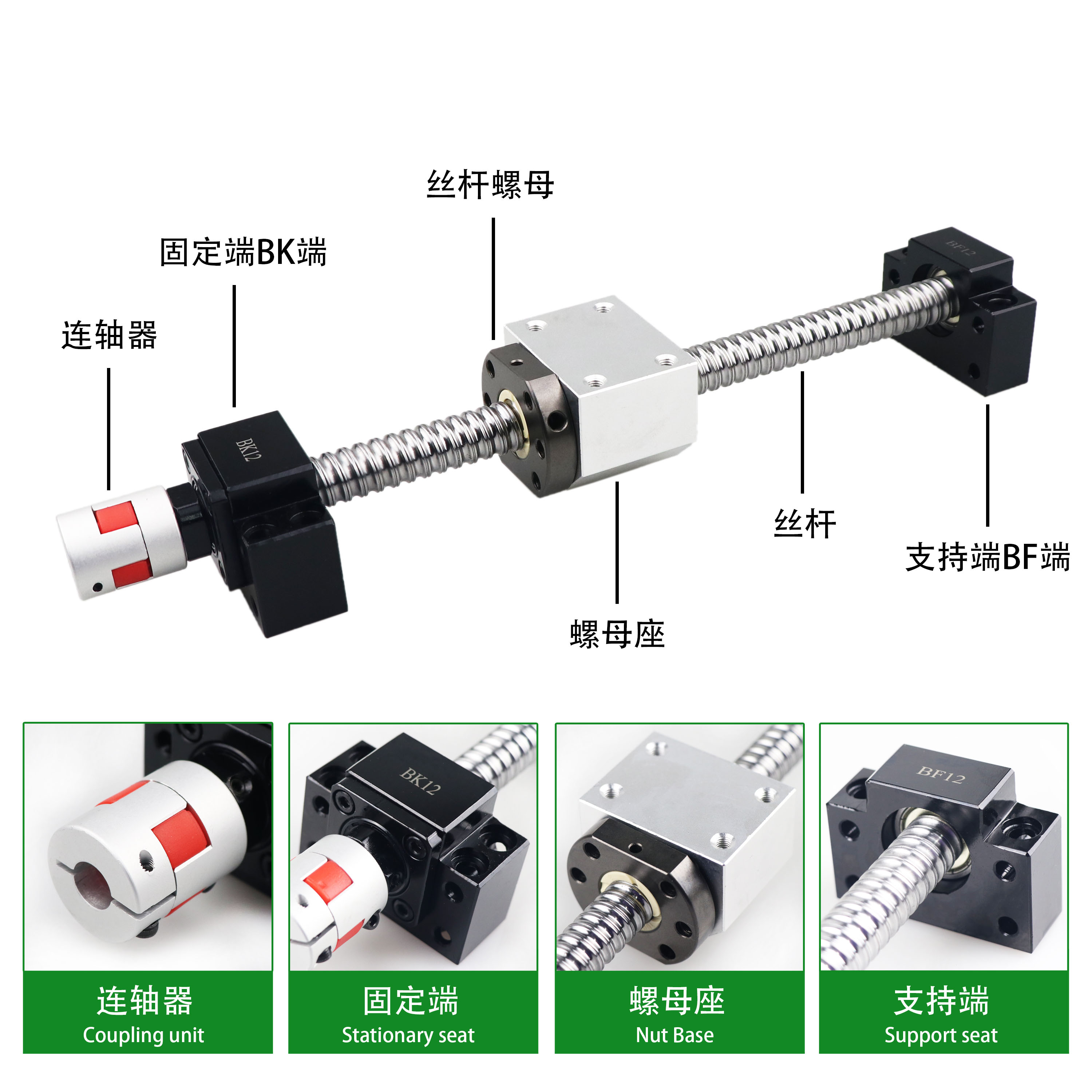

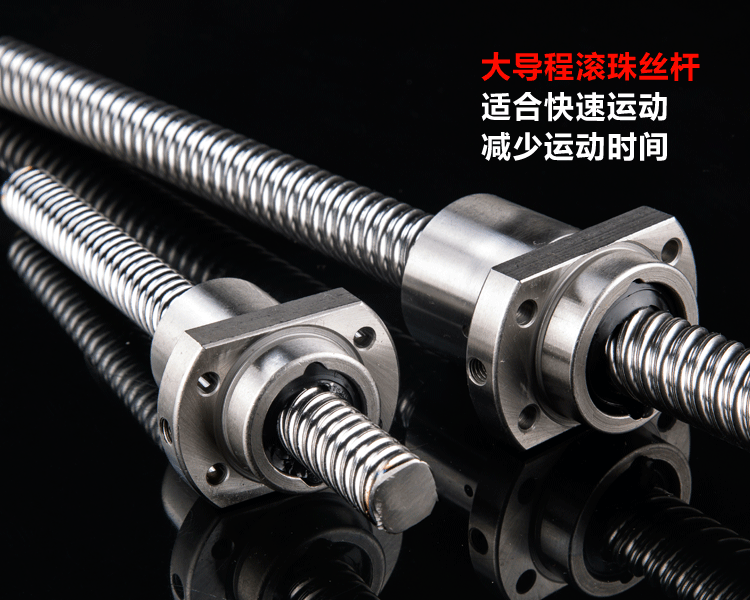

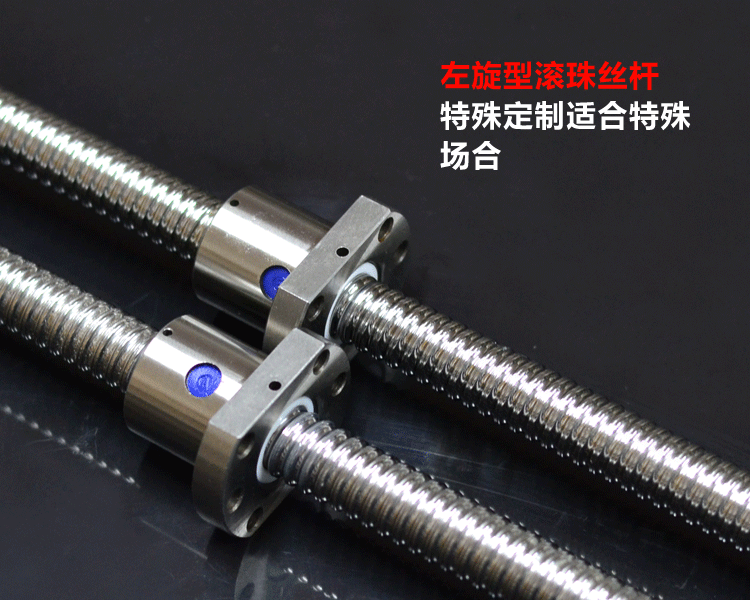

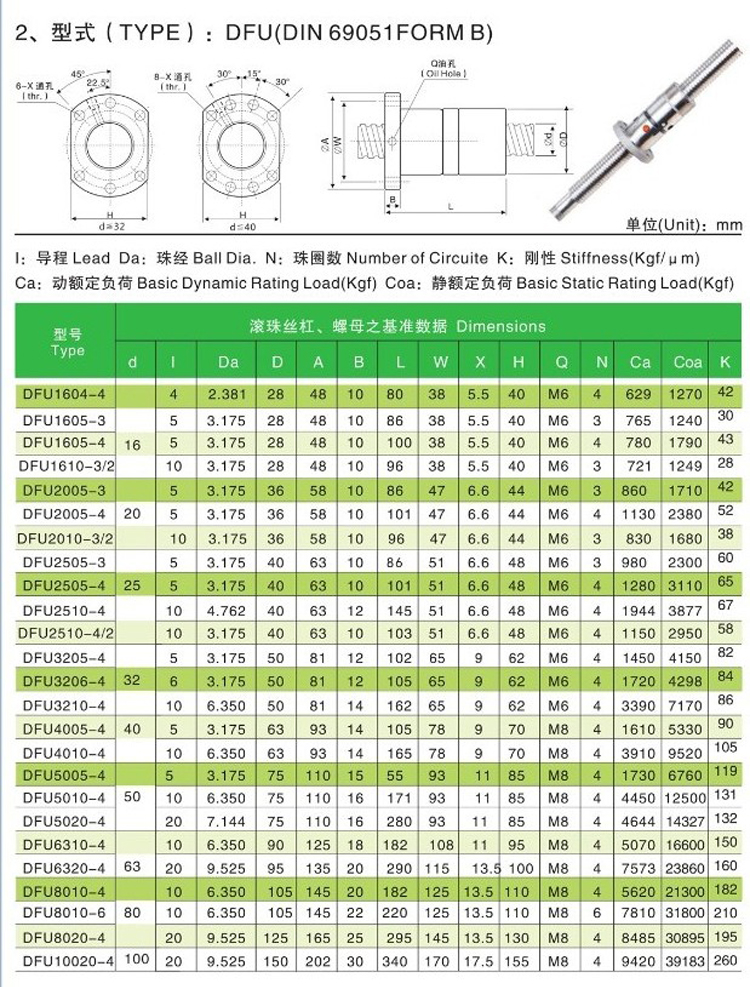

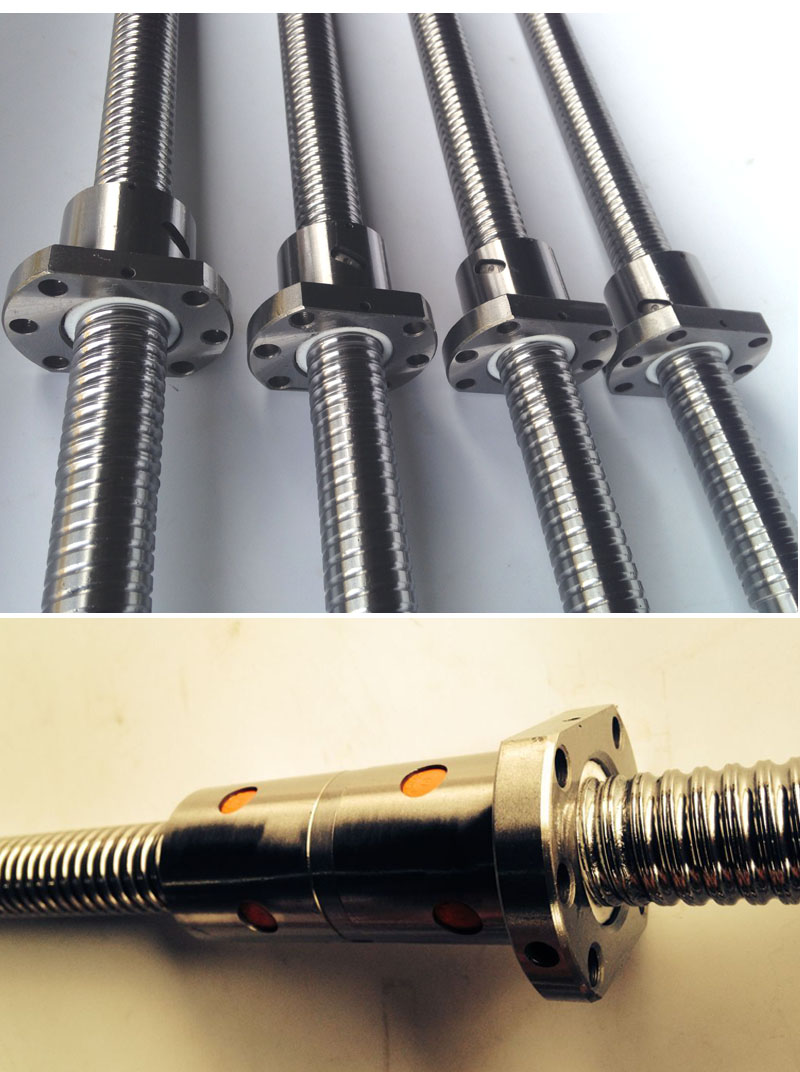

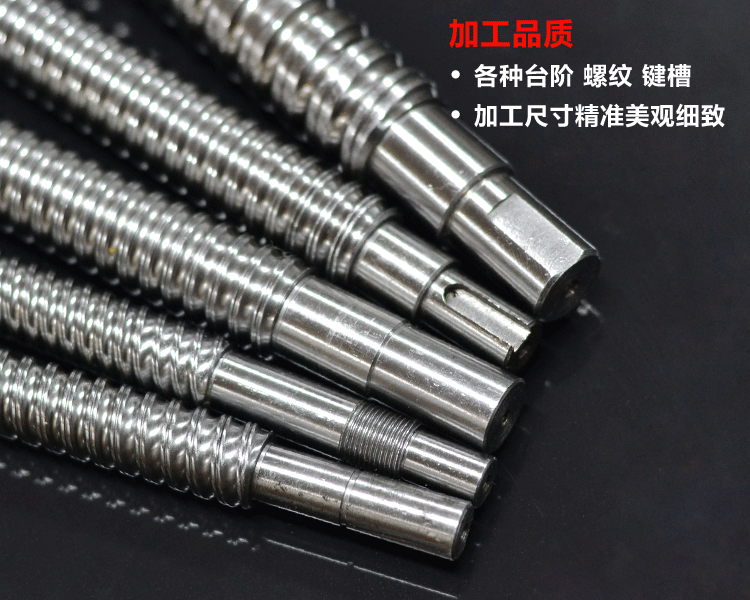

高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图4)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图5)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图6)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图7)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图8)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图9)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图10)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图11)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图12)

高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图13) 高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图14)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图15)高精密滚珠丝杠杆SFU1204/1605/2505/3210/4010/5010螺母加工定制(图16)

丝杆可按支撑座标准加工,可对照下面表格:
BKBF10/EKEF10/FKFF10 适用丝杆直径12/14/15
BKBF12/EKEF12/FKFF12 适用丝杆直径14/15/16
BKBF15/EKEF15/FKFF15 适用丝杆直径18/20
BKBF17/EKEF17/FKFF17 适用丝杆直径20/25
BKBF20/EKEF20/FKFF20 适用丝杆直径25/28
BKBF25/EKEF25/FKFF25 适用丝杆直径 32/36

BKBF30/EKEF30/FKFF30 适用丝杆直径36/40

丝杆1204  0.9KG/米   螺母0.25KG/个

丝杆1605  1.4KG/米   螺母0.28KG/个

丝杆2005  2.2KG/米   螺母0.36KG/个

丝杆2505  3.4KG/米   螺母0.8KG/个

丝杆3205  5.5KG/米   螺母1.1KG/个

丝杆4005  8.7KG/米   螺母1.6KG/个

丝杆5005  14KG/米  螺母2KG/个

丝杆6310  24KG/米   螺母4.3KG/个
