本实用新型属于工程元件领域，尤其涉及一种直线导轨及其限位块。
背景技术：
直线导轨是用来支撑和引导运动部件，按给定的方向做往复直线运动，可分为：滚轮直线导轨、圆柱直线导轨、滚珠直线导轨。例如，中国实用新型专利公开的一种直线导轨（公告号：cn207064471u、公告日：2018.03.02），包括滑轨、滚动体、滑块、两个端盖、两个逆向器、两个保持器和润滑件，滑块通过滚动体可滑动地设置于滑轨上，两个端盖分别位于滑块的两侧，且可滑动地设置于滑轨上。每个逆向器设置于滑块和其中一端盖之间。该直线导轨稳定性较好，但是滑块行程固定，无法灵活调节。
技术实现要素：
本实用新型的目的在于提供一种滑块行程可调节的直线导轨，以解决现有直线导轨的滑块行程无法调节的问题。本实用新型的目的还在于提供一种在该直线导轨上使用的限位块。
为实现上述目的，本实用新型的直线导轨采用以下的技术方案：直线导轨包括滑轨和安装在滑轨上的滑块，还包括安装在滑轨上的用于对滑块进行挡止限位的限位块，限位块为长方体型结构，限位块的底部设有与滑轨横截面形状适配的导向槽，限位块上还设有与导向槽连通的螺钉孔，限位块通过导向槽安装在滑轨上，限位块的螺钉孔中安装有一紧定螺钉，紧定螺钉的端部顶压在滑轨上。
有益效果：使用时根据需要将两限位块固定在滑轨上，一个装在滑块前方，一个装在滑块后方，分别拧紧两限位块上的紧定螺钉，滑块的行程被限制，只能在两限位块之间移动。相比于现有技术，提供了一种滑块行程可方便调节的直线导轨。
进一步的，所述的螺钉孔设置在限位块的顶面上。
进一步的，所述的滑轨为燕尾型直线滑轨。

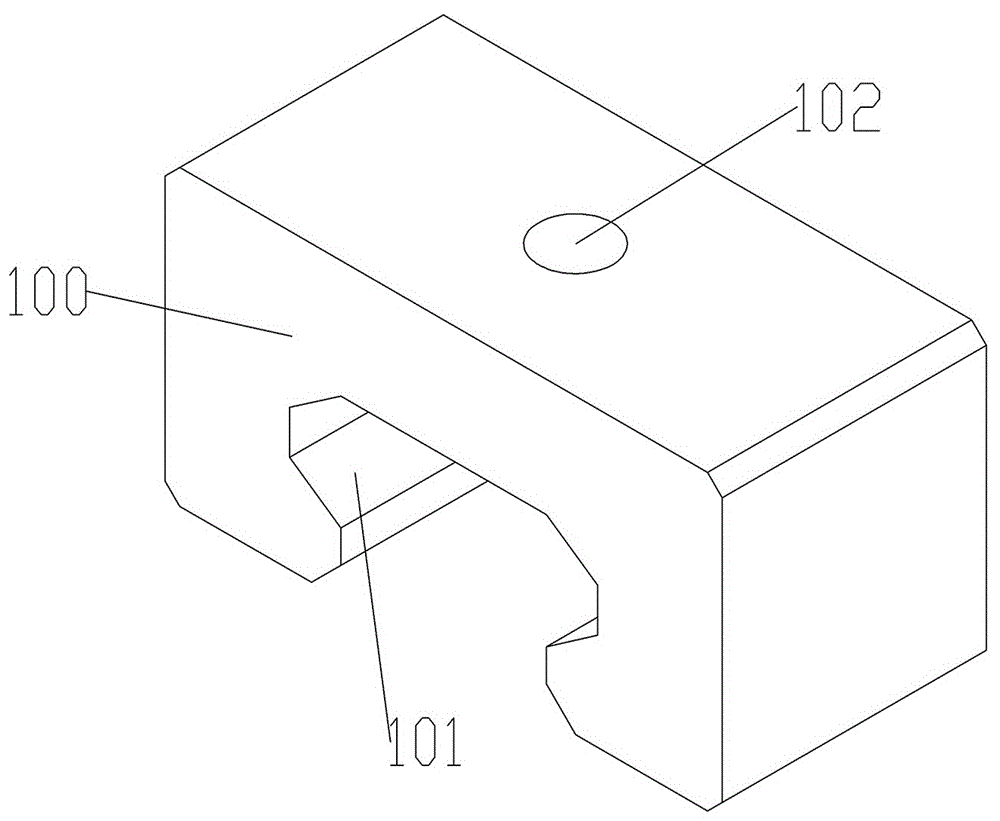

本实用新型的直线导轨用限位块采用以下的技术方案：直线导轨用限位块为长方体型结构，限位块的底部设有与滑轨横截面形状适配的导向槽，限位块上还设有与导向槽连通的螺钉孔，直线导轨用限位块还包括安装在限位块的螺钉孔中的紧定螺钉。
进一步的，所述的螺钉孔设置在限位块的顶面上。
进一步的，所述的滑轨为燕尾型直线滑轨。
