完整的一套导轨滑块由导轨和滑块组合而成，所以导轨滑块的型号又可以分成三种情况。以台湾上银(HIWIN)品牌为例：

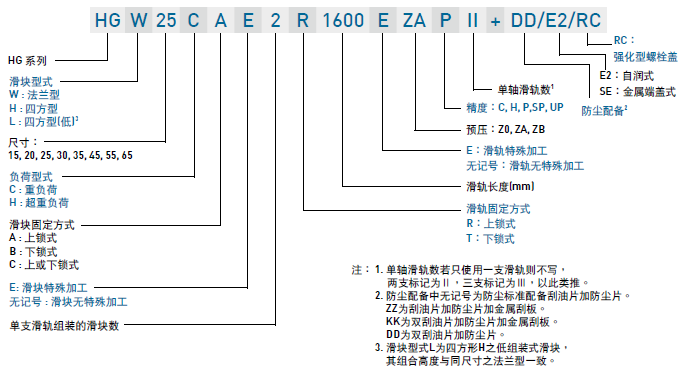

一整套导轨滑块型号：HGW25CAE2R1600EZAPⅡ DD/EZ/RC

导轨滑块型号怎么看？三种型号含义讲解

HG ：表示上银的HG系列导轨滑块

W  ：表示滑块的形式，或形状

25 ：表示导轨和滑块的尺寸标识

C  ：表示滑块的长短标识，在这里C表示标准长度，H表示长度加长型

A  ：滑块上安装孔的方式

2  ：表示一套导轨滑块上的滑块数量

R  ：表示导轨安装孔的方式；一般都是R形式，也是标准型式

1600 ：表示导轨长度

E  ：导轨滑块是否特殊加工；一般都是无记号，表示标准滑块

ZA ：表示滑块预压量大小，也可看做滑块在导轨上的松紧度，一般有轻、中、重三种方式

P  ：表示导轨滑块精度；这个精度导轨和滑块对应的，滑块是什么精度，导轨也是同样精度

Ⅱ ：表示配对使用；无记号表示单套使用，Ⅱ表示2套导轨滑块配套使用，Ⅲ表示3套配套使用

DD/E2/RC ：表示滑块额外加装的防尘配件；假如型号没有这部分，就表示是标准滑块

平时我们一般看到的型号并没有这么长，这是因为通常都是标准需求，比如：HGW25CA2R500Z0C

就表示是 HG 系列的导轨滑块；滑块是 W 法兰型；尺寸是25；长度是 C 的标准长滑块；滑块安装孔是 A 的形式；一整套的滑块数量是2；R孔的导轨，长度是500；预压是 Z0 的预压；导轨滑块的精度是 C 级。

下面说一下单导轨或单滑块型号怎么看。

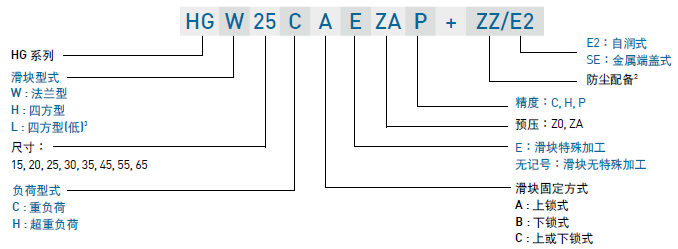

完整单滑块型号：HGW25CAEZAP ZZ/E2

导轨滑块型号怎么看？三种型号含义讲解

HG ：表示上银的HG系列滑块

W  ：表示滑块的形式，或形状

25 ：表示滑块的尺寸标识

C  ：表示滑块的长短标识，在这里C表示标准长度，H表示长度加长型

A  ：滑块上安装孔的方式

E  ：滑块是否特殊加工；一般都是无记号，表示标准滑块

ZA ：表示滑块预压量大小，也可看做滑块在导轨上的松紧度，一般有轻、中、重三种方式

P  ：表示滑块精度；这个精度导轨和滑块对应的，滑块是什么精度，导轨也是同样精度

ZZ/EE ：表示滑块额外加装的防尘配件；假如型号没有这部分，就表示是标准滑块

平时我们一般看到的型号并没有这么长，这是因为通常都是标准需求，比如：HGW25CAZ0C

就表示是 HG 系列的滑块；滑块是 W 法兰型；尺寸是25；长度是 C 的标准长滑块；滑块安装孔是 A 的形式；预压是 Z0 的预压；导轨滑块的精度是 C 级。

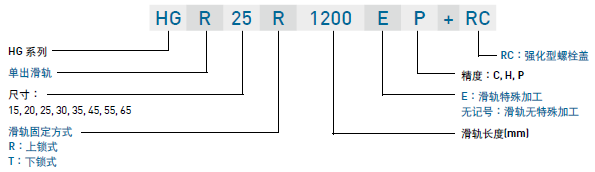

完整单导轨型号：HGR25R1200EP RC

导轨滑块型号怎么看？三种型号含义讲解

HG ：HG系列导轨

R  ：单出导轨标识，不配滑块

25 ：导轨尺寸

R  ：导轨安装孔方式

1200 ：导轨长度

E  ：导轨是否特殊加工，无记号标识标准件

P  ：表示导轨精度

RC ：表示导轨孔螺栓盖；一般无记号，表示塑料盖

去掉一些复杂标识，标准件型号可以写作 HGR25R1200P ，表示HG系列的导轨，25的尺寸，长度是1200，精度是P级。

通过上面三种型号含义解释，你明白导轨滑块型号要怎么看了吗？
